Компания Arestech представила модульный безвентиляторный промышленный компьютер MEVA-2110 на процессоре Intel Pentium N4200 семейства Apollo Lake. Платформа ориентирована на автоматизацию производства, машинное зрение, обмен данными между устройствами и промышленные шлюзы IIoT. Возможности MEVA-2110 дополняют решения MEVA-2010 и высокопроизводительные компьютеры MEVA-3110, поэтому выбор исполнения зависит от задач и требуемых плат расширения.
Интерфейсы и производительность MEVA-2110

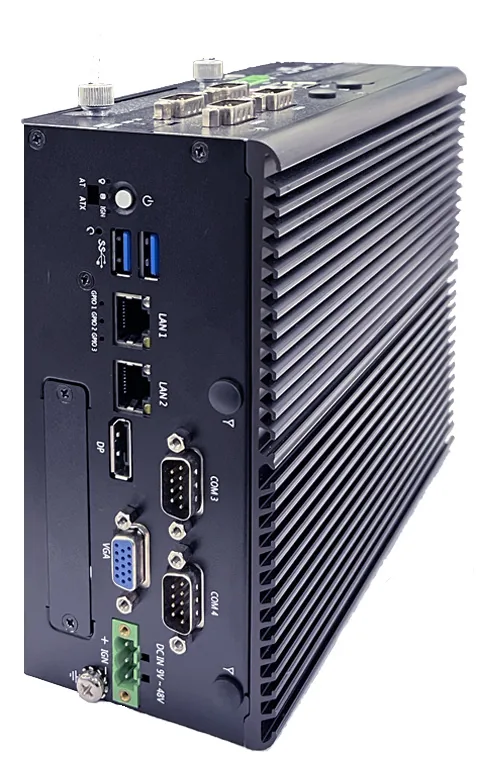

MEVA-2110 оснащается четырёхъядерным Intel Pentium N4200 с максимальной частотой до 2,5 ГГц, одним слотом DDR3L-1866 SO-DIMM (до 8 ГБ) и интегрированной графикой Intel HD Graphics 505. Для подключения дисплеев предусмотрены DisplayPort 1.2a и VGA; HDMI доступен в опциональной конфигурации. Платформа обеспечивает подключение двух независимых экранов.
На корпусе находятся шесть последовательных интерфейсов RS-232/422/485, два Gigabit Ethernet на контроллерах Intel I210-AT, два USB 3.2 Gen 1 и два USB 2.0. Для подключения датчиков и исполнительных устройств предусмотрены четыре изолированных цифровых входа и четыре изолированных выхода.
Хранение данных и модульное расширение
MEVA-2110 поддерживает съёмный 2,5-дюймовый SATA SSD, два полноразмерных слота Mini PCIe и два держателя SIM-карт. Через соответствующие разъёмы поддерживается mSATA, однако часть интерфейсов использует общие ресурсы с Mini PCIe: этот нюанс необходимо учитывать при проектировании конфигурации. Для подключения специализированного оборудования предусмотрен дополнительный модуль расширения с одним PCIe или PCI.
Сравнение семи исполнений MEVA
В семействе Arestech представлены компактные модели MEVA-2010 на Intel Celeron J1900, промежуточная платформа MEVA-2110 на Pentium N4200 и более производительные MEVA-3110 с процессорами Intel Core 8-го и 9-го поколений. Ниже приведены основные отличия семи вариантов по интерфейсам, накопителям и слотам расширения.
| Модель | Процессор и память | Сеть и USB | Видеовыходы и накопители | PCI / PCIe |
|---|---|---|---|---|
| MEVA-2010 | Intel Celeron J1900; до 8 ГБ DDR3L | 2 GbE; 1 × USB 3.2 Gen 1; 4 × USB 2.0 | DP, DVI-I; 2 × 2,5″ SATA | Нет |
| MEVA-2012E | Intel Celeron J1900; до 8 ГБ DDR3L | 2 GbE; 1 × USB 3.2 Gen 1; 4 × USB 2.0 | DP, DVI-I; 2 × 2,5″ SATA | 2 × PCIe x4 (по 1 линии) |
| MEVA-2012P | Intel Celeron J1900; до 8 ГБ DDR3L | 2 GbE; 1 × USB 3.2 Gen 1; 4 × USB 2.0 | DP, DVI-I; 2 × 2,5″ SATA | 2 × PCI |
| MEVA-2110 | Intel Pentium N4200; до 8 ГБ DDR3L | 2 GbE; 2 × USB 3.2 Gen 1; 2 × USB 2.0 | DP, VGA; HDMI опц.; 1 × 2,5″ SATA и mSATA | Опционально 1 × PCIe x4 (x1) или 1 × PCI |
| MEVA-3110 | Intel Core 8/9-го пок.; до 64 ГБ DDR4 | 3 GbE; 6 × USB 3.2; 2 × USB 2.0 | DP, VGA, DVI-D; 4 × 2,5″ SATA | Нет |
| MEVA-3111 | Intel Core 8/9-го пок.; до 64 ГБ DDR4 | 3 GbE; 6 × USB 3.2; 2 × USB 2.0 | DP, VGA, DVI-D; 4 × 2,5″ SATA | 1 × PCIe x16 или 1 × PCI |
| MEVA-3112 | Intel Core 8/9-го пок.; до 64 ГБ DDR4 | 3 GbE; 6 × USB 3.2; 2 × USB 2.0 | DP, VGA, DVI-D; 4 × 2,5″ SATA | PCIe x16 + PCIe x8 (4 линии) либо 2 × PCI |
Для всех семи исполнений производитель указывает шесть RS-232/422/485. Конфигурация дополнительных разъёмов и накопителей зависит от выбранной модели; некоторые интерфейсы совместно используют аппаратные ресурсы.
Какую конфигурацию выбрать

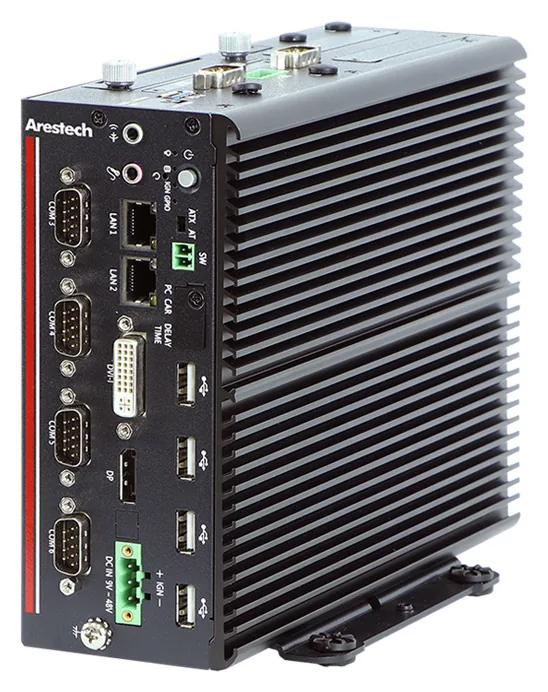

MEVA-2010 подойдёт для сбора данных, работы с периферией и существующими производственными системами. Версии MEVA-2012E и MEVA-2012P отличаются блоками расширения соответственно с двумя PCIe или двумя PCI. MEVA-2110 добавляет более современный процессор Apollo Lake и подходит для M2M/IIoT-шлюзов, систем мониторинга и контроллеров с одним дополнительным слотом расширения.

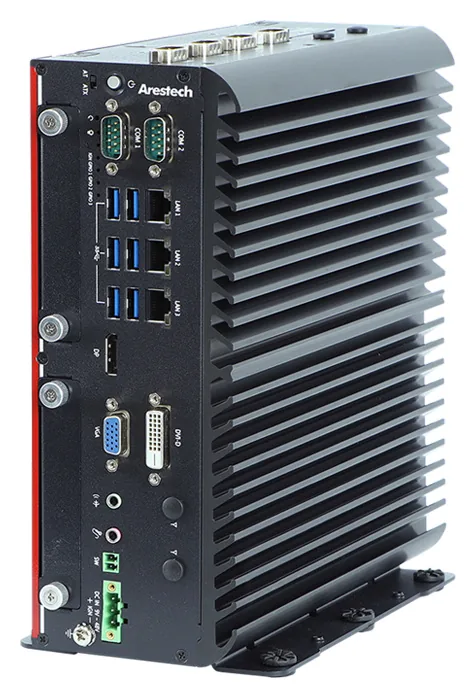

MEVA-3110, MEVA-3111 и MEVA-3112 предназначены для задач с более высокими требованиями к производительности, числу сетевых портов и дисковой подсистеме. Они поддерживают процессоры Intel Core 8-го и 9-го поколений (35 Вт), до 64 ГБ DDR4, три гигабитных сетевых порта и четыре съёмных SATA SSD. Доступны RAID 0/1/5/10 и опциональные модули PoE+; исполнение MEVA-3111 или MEVA-3112 выбирают, если необходимы дополнительные платы PCI/PCIe.
Эксплуатация в промышленной среде
MEVA-2110 выполнен в металлическом корпусе с алюминиевым радиатором и пассивным охлаждением. Размеры составляют 83 × 215 × 168 мм, предусмотрено настенное крепление. Рабочий диапазон температур — от −40 до +70 °C, напряжение питания — 9–48 В постоянного тока; поддерживается управление питанием по сигналу зажигания. Условия работы других платформ MEVA необходимо оценивать с учётом состава комплектующих и установленных плат расширения.
Линейка MEVA охватывает решения для промышленной автоматизации, машинного зрения, автоматического оптического контроля, управления приводами и распределённого сбора данных. Сравнение исполнений помогает выбрать необходимую производительность и подходящий набор портов.
Источник: официальный релиз Arestech MEVA-2110 и спецификации моделей MEVA-2010, MEVA-2110 и MEVA-3110.
